Antenna "Ground Plane" per i 70 cm (UHF)
by IZ1NER Alberto
Dopo gli insistenti inviti da parte di Massimo IZ1GJH, vado qui di seguito ad illustrare
la richiestissima antenna 1/4 d'onda per i 430 MHz, rinominata dai vari OM utilizzatori
"il ragno" oppure "quartino d'onda di Alberto".
Le misure sono quelle solite determinate dalla formula 70,7/freq

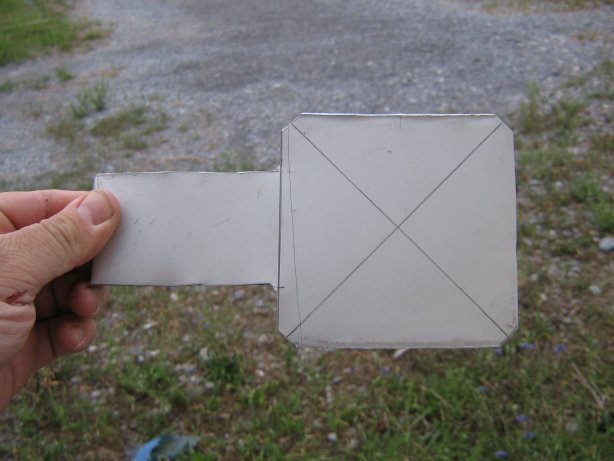

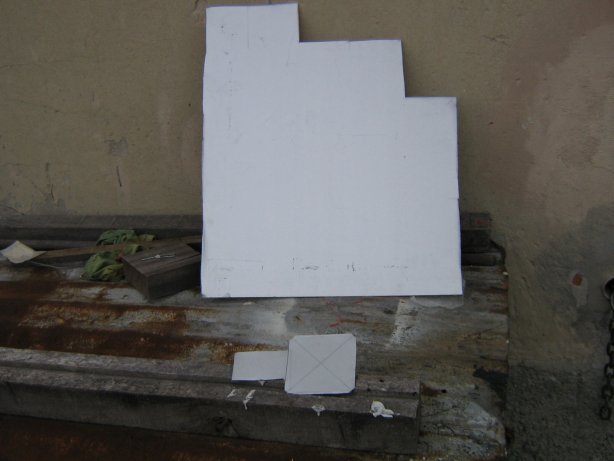

Ritagliare da una lamina di alluminio, il supporto dell'antenna, di misura 10x10 lasciando una
appendice al solo scopo di avere un ancoraggio per il successivo fissaggio.
Spuntare gli angoli e forarla al centro, di una misura adatta per poter inserire in seguito il PL - femmina da pannello.

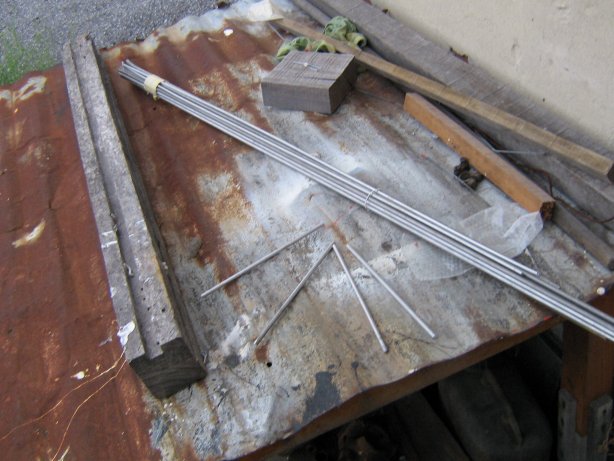

Preparare i 4 radiali di alluminio segandoli da una barra a tondino pieno.
Le misure saranno di 20 cm., perchè il radiale deve essere della lunghezza di 17 cm.
dall'angolo spuntato della piastra di supporto in alluminio.

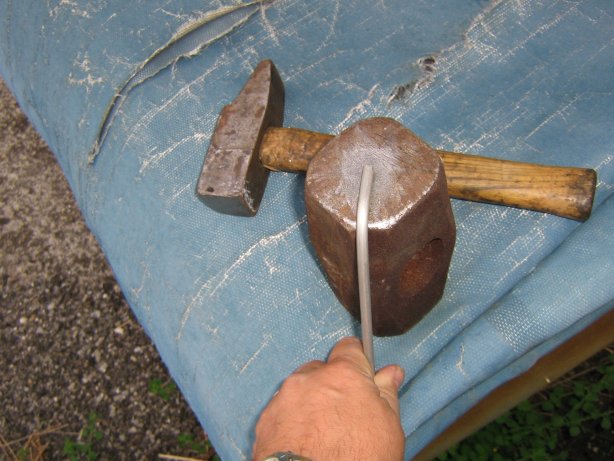

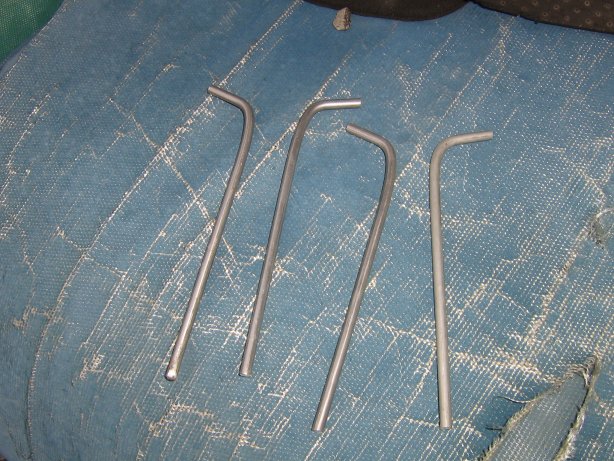

Perciò dopo aver ottenuto le barrette di 20 cm., bisogna piegarle a 2,5 cm.
perchè durante la fase di piegatura si perde 0,5 cm. e quindi si ottengono i 17 cm. finali del radiale.

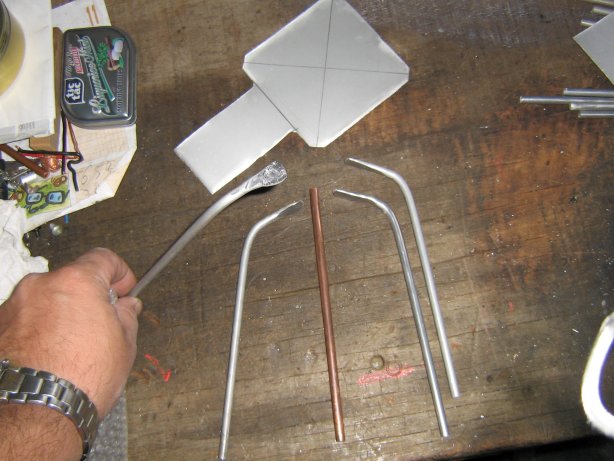

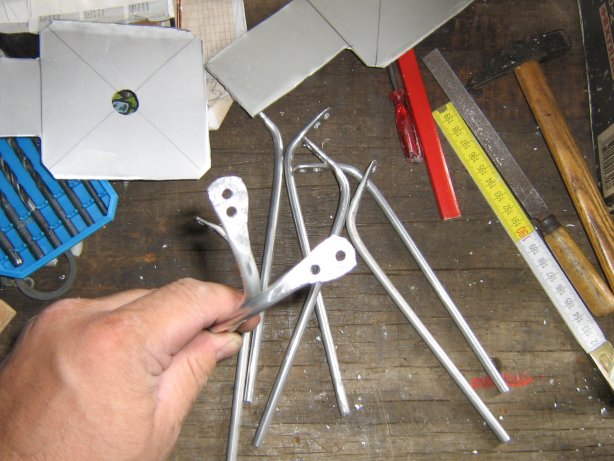

Ora bisogna appiattirne la parte piegata, allo scopo di poterli fissare sulla basetta in alluminio, e...

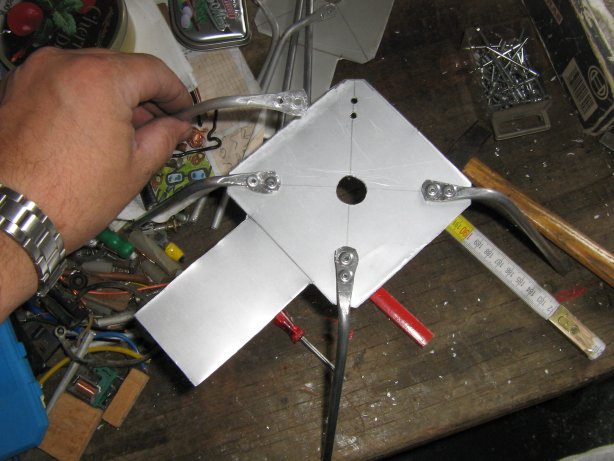

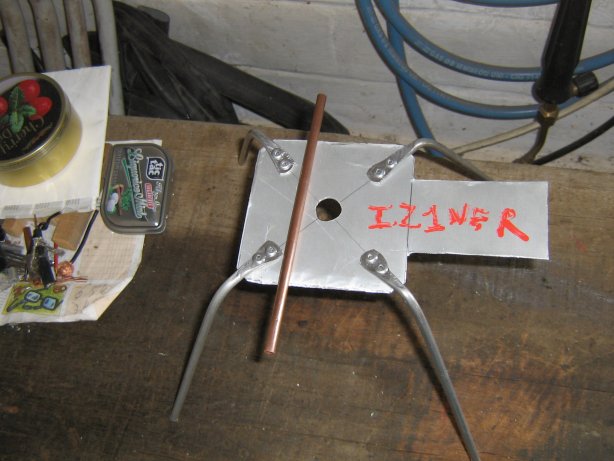

...dopo averli forati, presentarli ad uno per volta sulla piastra e segnare il punto da forare, misurando attentamente
dall'angolo spuntato della piastra alla fine del radiale i 17 cm.; forare e poi rivettare.
Ripetere questa operazione per ogni radiale in argomento.

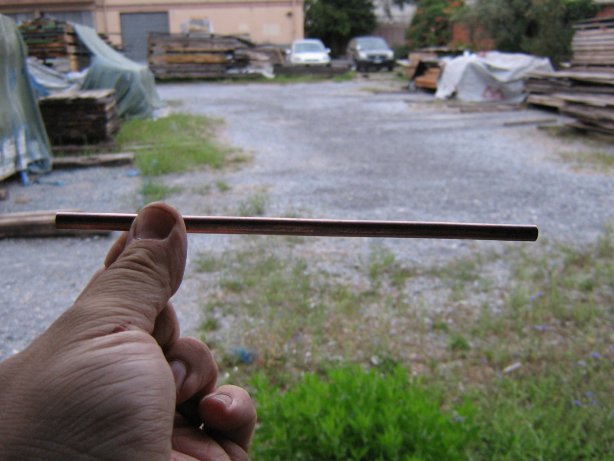

Ora prendere un tubetto di rame e tagliarne 18 cm. al fine di avere un pò di abbondanza nella taratura.
Inserire una piccola lima all'interno, rendere il rame vivo per un ottima saldatura,
prendere il PL femmina da pannello, bagnarlo nello stagno, iniziare a scaldare il tubetto
e riempire all'interno di stagno caldo, annegandovici il PL.

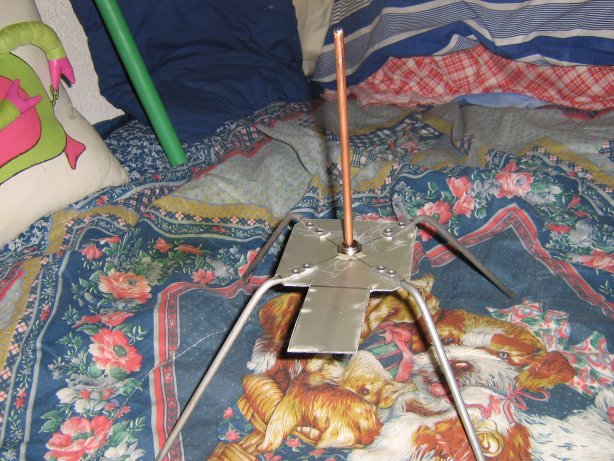

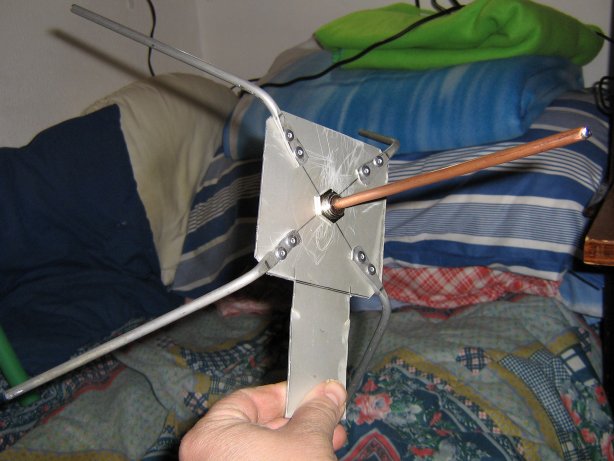

Fissate il tutto alla piastra e l'antenna è pronta...
non vi resta che tararla, tagliando piccoli pezzetti del tubetto di rame,
ma state attenti a non tagliarne troppo...la misura finita si aggira da 16,5 a 17 cm.,
questo dipende dall' inclinazione dei radiali che in genere va fatta di 60°.

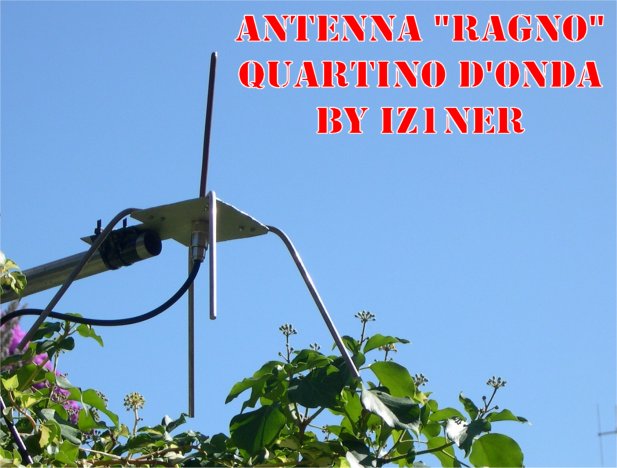

L' antenna è stata testata con la potenza massima di un Kenwood TS-2000:
ben 50w, ma visto che è tutta di alluminio e rame, quindi buoni
dissipatori di calore, in realtà potrebbe sopportarne molti di più.
Comunque con la potenza da me applicata va benissimo e non scalda assolutamente,
non creando problemi di alcun genere.
Un grande saluto a tutti voi e buona costruzione...
IZ1NER Alberto
