Dipolo rigido per 10 ed 11 mt.
di IZ1GJH Massimo (RCT #01) - Francesco (RCT #07) - Franco
E' proprio vero! L'amore per la radio è fonte di continua ricerca tecnica,
sperimentazione e contestualmente occasione per approfondire i rapporti umani.
Siccome
da parecchio tempo mi balenava l'idea di realizzare un'antenna per la
banda dei 10 mt. da utilizzare per qualche uscita in montagna e quindi
poco ingombrante e facilmente trasportabile, la scelta è caduta su un
dipolo rigido di facile realizzazione.
Per questa impresa ho chiesto il supporto "morale" e soprattutto materiale dell'amico Francesco RCT #07 a cui si è aggiunto il mitico Franco, ex dipendente dei Fincantieri di Riva Trigoso (GE) che gentilmente si è prestato concedendoci la sua abilità manuale e fornendoci, altresì, la sua grande esperienza di gran lavoratore.
Francesco ha subito provveduto a reperire i tubi di alluminio delle seguenti misure: tre pezzi di tubicino di alluminio con questi diversi diametri 1,8 - 1,5 e 1,2 (misure in cm.), quindi siamo passati a tagliare con il seghetto la prima sezione dei braccetti costituenti il dipolo stesso (che andranno fissati alla piastra centrale) della misura di 132 cm. La seconda sezione andrà tagliata della misura di 132 cm. e quindi l'ultima sezione (che servirà per la taratura dell'antenna) di cm. 30. Nelle varie sezioni vengono praticati dei fori per viti autofilettanti che avranno il compito di sostenere saldamente l'assemblaggio del dipolo stesso.
Come piastra centrale di sostegno sarebbe indicato del materiale tipo plexiglass, ma nella circostanza abbiamo preferito usare materiale naturale come il legno.
Per cui Franco si è prodigato nel taglio di una piastra rettangolare su cui verranno applicate le prime due sezioni dei due braccetti del dipolo e la presa SO-239 da pannello che verrà collegata tramite saldatura di due appositi fili ai due braccetti dell'antenna stessa.
L'antenna è stata progettata per l'utilizzo sulla banda dei 10 mt. banda radioamatoriale, ma con l'apposito accordo tramite le ultime due sezioni del dipolo si può sfruttare anche sugli 11 mt. ma vi ricordiamo che questo tipo di antenna (direttiva) è vietata per l'utilizzo in banda CB in Italia.
Per questa impresa ho chiesto il supporto "morale" e soprattutto materiale dell'amico Francesco RCT #07 a cui si è aggiunto il mitico Franco, ex dipendente dei Fincantieri di Riva Trigoso (GE) che gentilmente si è prestato concedendoci la sua abilità manuale e fornendoci, altresì, la sua grande esperienza di gran lavoratore.
Francesco ha subito provveduto a reperire i tubi di alluminio delle seguenti misure: tre pezzi di tubicino di alluminio con questi diversi diametri 1,8 - 1,5 e 1,2 (misure in cm.), quindi siamo passati a tagliare con il seghetto la prima sezione dei braccetti costituenti il dipolo stesso (che andranno fissati alla piastra centrale) della misura di 132 cm. La seconda sezione andrà tagliata della misura di 132 cm. e quindi l'ultima sezione (che servirà per la taratura dell'antenna) di cm. 30. Nelle varie sezioni vengono praticati dei fori per viti autofilettanti che avranno il compito di sostenere saldamente l'assemblaggio del dipolo stesso.
Come piastra centrale di sostegno sarebbe indicato del materiale tipo plexiglass, ma nella circostanza abbiamo preferito usare materiale naturale come il legno.
Per cui Franco si è prodigato nel taglio di una piastra rettangolare su cui verranno applicate le prime due sezioni dei due braccetti del dipolo e la presa SO-239 da pannello che verrà collegata tramite saldatura di due appositi fili ai due braccetti dell'antenna stessa.
L'antenna è stata progettata per l'utilizzo sulla banda dei 10 mt. banda radioamatoriale, ma con l'apposito accordo tramite le ultime due sezioni del dipolo si può sfruttare anche sugli 11 mt. ma vi ricordiamo che questo tipo di antenna (direttiva) è vietata per l'utilizzo in banda CB in Italia.
 |  |
| Taglio dei tubi di alluminio | La mano esperta di Franco... |
 |  |
| Massimo prepara le filettature dei fori | Altri fori per rinforzo struttura |
 |  |
| Foro nell'ultima sezione del dipolo | ...senza colpire troppo forte, altrimenti la sezione diventa quadrata...! |
 |  |
| Si prova l'assemblaggio | Ultimi ritocchi |
 |  |
| Doppio foro per una struttura più stabile | Taglio della piastra centrale |
 |  |

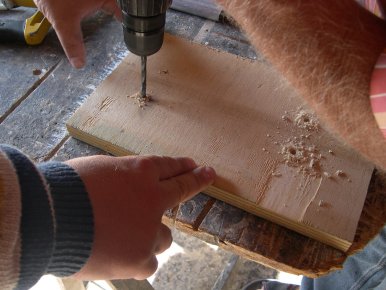

| La piastra centrale "vergine" | Fori per blocco dipolo |
 |  |
| Foro centrale per SO-239 da pannello | Rifinitura anti sbavamento |
 |  |
| Piastra al completo con palo di supporto e braccetti del dipolo | Francesco RCT #07 e il nostro dipolo rigido |
CONSIDERAZIONI FINALI
Diciamo che l'impedenza di un dipolo a
mezz'onda dovrebbe
essere 75 Ohm, ma si tratta soltanto dell'impedenza a cui essa si
presenta verso l'esterno; potrebbe essere anche 300 Ohm che andrebbe
bene lo stesso. Il problema è che il percorso antenna-cavo-apparato
deve avere la stessa impedenza, per evitare onde stazionare,
perdite...; a noi va benissimo questa impedenza, in quanto, utilizzando
un cavo coassiale a 50 Ohm, questo si adatta perfettamente anche
all'apparato, pertanto, non avremo nessun tipo di perdita o onde
stazionarie.
